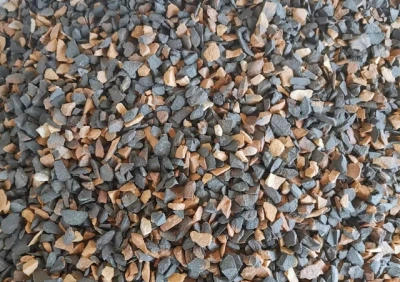

Mulliidi tutvustus

Mulliit jaguneb kolme tüüpi: -mulliit, mis vastab puhtale 3Al2O3·2SiO2-le, mida nimetatakse 3:2 tüübiks; -mulliit, tahke lahus liigse Al2O3-ga, kergelt paisutatud iseloom, viidatud kui 2:1 tüüpi; Gamma-mulliit, tahke lahus väikese koguse TiO2 ja Fe2O3-ga. Mulliit on naftakeemiliste omaduste poolest stabiilne ja HF-is lahustumatu. Selle tihedus on 3,03 g/cm3, Mohsi kõvadus 6–7, sulamistemperatuur 1870 kraadi, soojusjuhtivus (1000 kraadi) on 13,8 W/(m·K), lineaarpaisumise koefitsient (20–1000 kraadi) on 5,3 × {{ 30}} kraadi, elastsusmoodul 1,47×1010Pa.

Mulliit on tulekindel tooraine, mille põhikomponendiks on 3Al2O3.2SiO2 kristalliline faas. Mulliit jaguneb looduslikuks mulliidiks ja sünteetiliseks mulliidiks. Looduslik mulliit on haruldane ja üldiselt sünteetiline. Mulliidi keemiline koostis on Al2O371,8% ja SiO228,2%. Mineraalstruktuur on rombikujuline kristallisüsteem ja kristallid on paigutatud pikkadeks veergudeks, nõelteks ja ahelateks. Toodetesse segatakse nõelmulliiti, moodustades kindla skeleti.

Mulliidil on kõrgel temperatuuril head mehaanilised ja termilised omadused, seega on sünteetilisel mulliidil ja selle toodetel eelised kõrge tihedus ja puhtus, kõrge struktuurne tugevus kõrgel temperatuuril, madal roomamiskiirus kõrgel temperatuuril, madal soojuspaisumiskiirus, tugev keemilise erosioonikindlus. ja hea soojuslöögikindlus.

Mulliitmaterjalide tootmine võib üldjuhul olla valmistatud kaoliniidist, sillimaniidi rühma mineraalidest, alumiiniumhüdroksiidist või alumiiniumoksiidist ja otse sünteesitud ränidioksiidist. Savimaterjal reageerib kuumutamistingimustes F alumiiniumoksiidi või sillimaniidi rühma mineraalide ja tööstusliku alumiiniumoksiidiga, moodustades primaarse ja sekundaarse mulliiti ning primaarne mulliit moodustub vahemikus 1000–1200 kraadi ning kristalliseerumist suurendab temperatuuri edasine tõstmine. Sekundaarse mulliidi teke lõpeb tavaliselt 1650 kraadi juures. Tihedate mulliiditoodete tootmiseks kasutatakse tavaliselt kaheastmelist paagutamisprotsessi. Mulliit on kahes kristallilises vormis: nõelakujuline ja prismaatiline. Nõelakujuline mulliit tugevdab klaasifaasi ja materjali keemilise koostise faasi ning nõelmulliidi tulekindlus on kõrgem kui prismaatilisel mulliidil. Kaoliniit kuumutatakse kiiresti üle 1400 kraadi C, moodustades nõelakujulise mulliidi. Vastasel juhul moodustub aeglane kuumutamine madalamale temperatuurile prismakujuline mulliit. Samuti on teateid toruja ja sfäärilise mulliidi kohta, millest esimene on tingitud ränidioksiidi ja alumiiniumoksiidi tetraeedri suuruse mittevastavusest, mille tulemuseks on torukujulisest kujust tingitud pinge, teist nimetatakse lämmastikmulliidiks. Mulliidi soojuspaisumise anisotroopia omadused muudavad selle hea termilise stabiilsuse. Kui sööturi osadena kasutatakse täiustatud mulliitmaterjali, saab selle ilma eelsoojenduseta asendada otse töötava sööturiga.

Kuum tags: mulliidi tutvustus, Hiina tutvustus mulliidi tootjate, tarnijate jaoks
